合金結(jié)構(gòu)鋼的調(diào)質(zhì)處理 |
時(shí)間: 2024-08-05 |

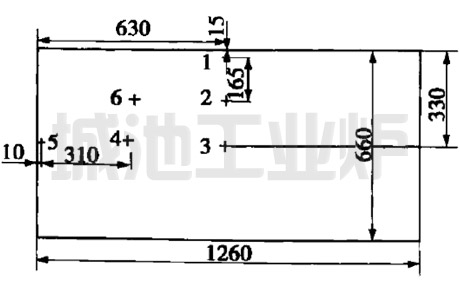

15%UCONE水基淬火劑用于42CrMo、25CrNiMo等鋼零件的調(diào)質(zhì)處理,同樣可收到較為理想的效果。如石油開采防井噴的安全設(shè)施零件(大小殼體、側(cè)門),材料為25CrNiMo鋼,化學(xué)成分(質(zhì)量分?jǐn)?shù),%)為:C0.27,Cr0.95,IVi0.79,Mo0.23,Mn0.88,Si0.29,P0.007,S0.005,Cu0.17,W0.01,Ti0.01,VO.01,Sn0.01,典型零件尺寸見圖,單重12t。
大殼體于890℃加熱,淬入45℃的15%UCONE水基淬火劑,冷卻2-5h,表面溫度60℃,經(jīng)630℃和650℃回火,表面硬度HBS220-234,取樣達(dá)到所要求的力學(xué)性能指標(biāo),未出現(xiàn)淬火開裂現(xiàn)象。 |
上一篇: 熱作模具鋼5CrNiMo模塊的熱處理 下一篇: 淬火介質(zhì)耗量 |
