鏈輪感應淬火工藝
　　根據技術要求，鏈輪感應淬火有效硬化層范圍斜線部分所示，為全齒淬火。而鏈輪的齒高為4.24mm,
所以，選擇45kHz超音頻IGPT感應加熱電源對鏈輪齒部的齒根圓進行感應淬火。感應淬火采用圖所示的帶預熱裝置的圓環狀感應器，直流電壓為390V，電流為110A，對旋轉速度為80r/min的鏈輪實施同時加熱。對鏈輪的冷卻，從生產條件通用性出發，采用溫度為20~30℃的自來水與溫度的20~30℃、濃度為8%〜9%的UCONA型水溶性聚合物兩種淬火介質及浸液與噴射兩種方法。在進行冷卻方式試驗時，使用KHR冷卻介質性能檢測儀對淬火介質的冷卻特性曲線進行檢測。

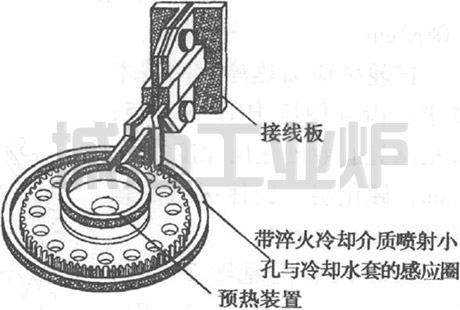

圖 鏈輪淬火感應器示意圖
