碳化硅電熱元件

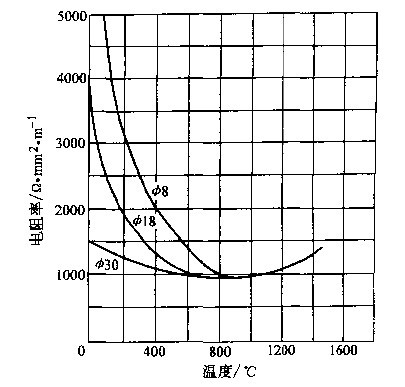

　　碳化硅電熱元件一般做成棒狀和管狀，是碳化硅的再結晶制品，ω（SiC）在90%以上。熔點2227℃，硬度大，較脆，耐高溫，變形小，耐急冷急熱性能好，有良好的化學穩定件，與酸類物質不起作用。在高溫下對堿、堿金屬及低熔點的酸鹽起作用，對二氧化碳及一氧化碳作用緩慢;在650℃左右的空氣中開始氧化，與水蒸氣強烈氧化;與氫接觸會變脆。有較大的電阻系數，使用過程中易老化使電阻變大，爐溫1400℃時可連續工作2000h左右，多用于高溫電阻爐。主要性能見表1碳化硅的電阻系數在常溫下較大，隨著溫度升高而降低，到900℃左右達到最低點，然后隨溫度的升高而增大、具體數值見表2。為使爐子溫度穩定，通常要采用調壓變壓器。



表1碳化硅電熱元件主要性能

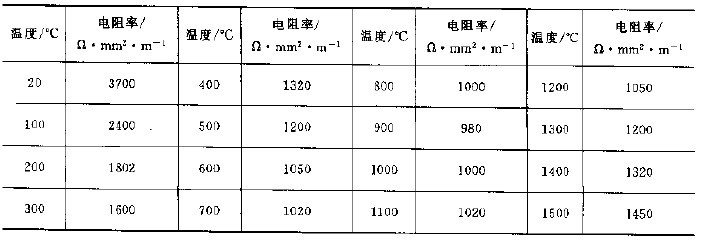

表2碳化硅電熱體的電阻系數



　　為便于安裝，硅碳棒冷端應伸出爐外50mm左右，冷端與襯套間應留有適當間隙，爐墻較厚時，硅碳棒冷端安裝注意

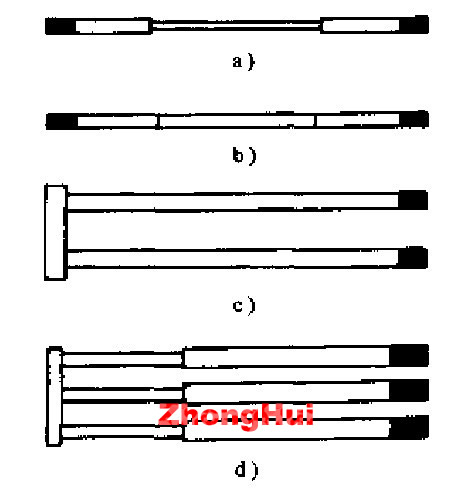

2、硅碳管電熱元件，硅碳管電熱元件有三種結構形式:

　　1)一端接線，工作段有雙頭螺紋。

　　2)兩端接線，工作段有單頭螺紋。

　　3)兩端接線，工作段為直管，兩端管徑加粗。

　　硅碳管一般多垂直懸掛在爐頂上，因管上有螺紋槽，進線和出線可在同一端接線。為確保兩線間絕緣，安裝時應在接線端裝人高溫絕緣性能可靠及化學穩定性好的高鋁陶瓷塞[ω(Al₂O₃)在80%以上]。管端外面用高鋁質卡瓦箍緊。硅碳管與爐壁垂直安裝。

　　硅碳管水平安裝時，加熱段端頭應插到爐墻的不通孔中。

　　為使硅碳管有效地傳熱.硅碳管與最靠近爐墻的距離不應小于38mm，或兩倍管徑，硅碳管的中心間距不應小于管徑的兩倍。
