臺車式爐爐底為一可移動的臺車，加熱前臺車在爐外裝料，工件裝在專用墊鐵上。墊鐵高度250-400mm。加熱時由牽引機構將臺車?yán)霠t內，加熱后拉出爐外卸料。

　　臺車爐的排煙口多設置在兩側爐墻的下部，排煙口底面略高于臺車表面。以耐火磚為爐襯時，多采用小截面、多數量的排煙口方案，以耐火纖維為爐襯時、多采用大截面、集中排煙的方案。爐膛多為側燃式結構，即燃燒室或燒嘴安裝在爐膛的單側或雙側。以油為熔料的臺車式爐，往往在燒嘴前砌以網格式嫩燒室，阻擋高溫火焰沖擊工件，并均布火焰降低火焰速度。圖1為帶網格式燃燒室的徽油臺車式熱處理爐。

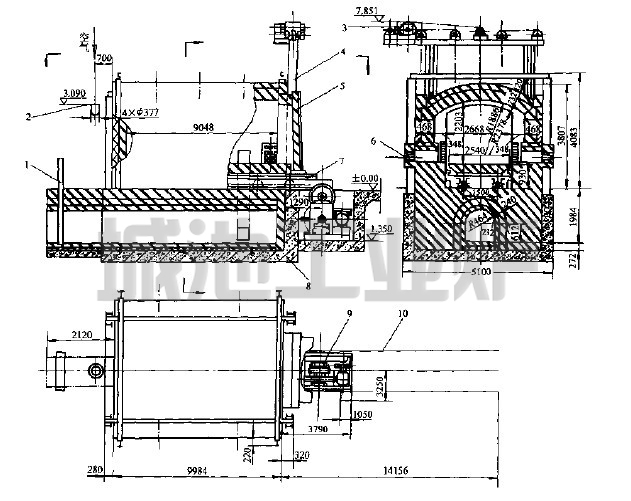

圖1 2.54MX9.05m燃油臺車式熱處理爐

1—煙道閘門  2—空氣管道  3—爐門升降機構  4—爐架  5—爐門  6—油嘴

7—臺車  8一基礎  9—臺車牽引機構  10—軌道、砂封



　　 在熱處理爐上采用耐火纖維爐襯，對提高爐子熱工性能有顯著作用。大型臺車式熱處理爐設計成既可整個爐子使用(爐長30m ,爐溫950℃)，也可半個爐子使用。將后半部爐身向后移開，然后放下懸掛在前半部爐身上的后爐門.即可形成一個長15m的爐子，爐溫可達1100℃。耐火纖維滬襯厚18Omm，采用預制爐墻板組裝而成。這種爐墻板是先用角鋼焊成矩形框架，再在內側焊上鋼板網，然后以水玻璃砂漿為粘結劑在鋼板網上豎向枯貼耐火纖維氈而成。整臺臺車爐配用24個輕柴油高速燒嘴，采用上排煙方案，均布6個排煙孔。爐子配有前后兩臺臺車。何臺裝載量300t ,投產后保溫階段爐內溫差士7℃,加熱金屬(含墊鐵)單耗863Kj/kg，相當于加熱金屬熱效率41%。
