外熱式真空熱處理爐

　　外熱式真空熱處理爐的結構與普通電阻爐類似，只是需要將盛放熱處理工件的密封爐罐抽成真空狀態;并嚴格密封。

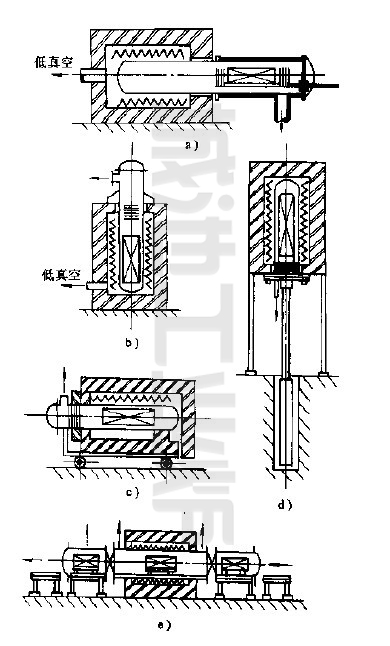

圖1常用外熱式真空熱處理爐的結構

 a)箱式爐 b〕井式爐 c)臺車爐 d)升降式爐 e)三室半連續爐

　　常用外熱式真空熱處理爐的結構如圖1所示，這類爐子的爐罐大都為圓筒形，以水平或垂直方向全部置于爐體內〔圖lc, d)或部分伸出爐體外形成冷卻室。為了提高爐溫，降低爐罐內外壓力差以減少爐罐變形，可采用雙重真空設計，即爐罐外的空間用另外一套抽低真空裝置(見圖5-1b)。為了提高生產率，可采用由裝料室、加熱室及冷卻室三部分組成的半連續作業的真空爐(見圖le)。該爐各室有單獨的抽真空系統，室與室之間有真空密封門。為了實行快速冷卻，在冷卻室內可以通入惰性氣體，并與換熱器連接，進行強制循環冷卻。
