純金屬元件

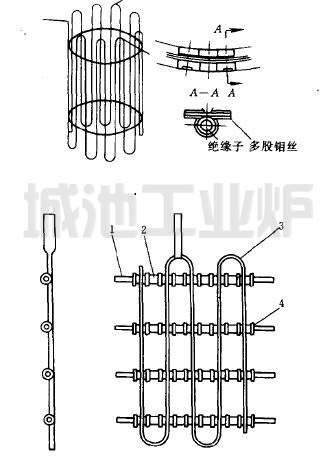

　　純金屬元件必須采取有效措施，保證高溫下的結構穩定性。純金屬元件結構通常有線狀、棒狀和筒形3種類型。圖所示線狀元件結構，主要是由鉬絲以單線或股束彎制而成。在1300℃的鉬絲真空熱處處理爐中。基本上都采用這種結構。

圖 線裝元件

1-支撐環圈  2-隔離瓷件  3-電熱元件  4-絕緣子



　　使用純金屬元件時，必須注意下列事項：

　　1.純金屬元件極易氧化，所以這種元件只能在真空或其他保護氣氛中才能正常工作。

　　2.純金屬元件的電阻溫度系數很大，使用時應對電壓進行平滑調節，選用的調壓器應超過爐子額定功率的25%〜30%。

　　3.耐火材料在高溫下的導電性急劇增加，尤其在真空下會促使漏電損失增加，以致產生電弧放電。 因此，在高溫真空熱處理爐中，應盡量避免電熱元件與耐火材料相接觸。

　　4.絕緣件應選用高純度的氧化鋁。
