列管式換熱器

    圖所示為列管式換熱器示意圖。

圖 列管式換熱器示意圖

1-管板  2-隔板  3-折流板

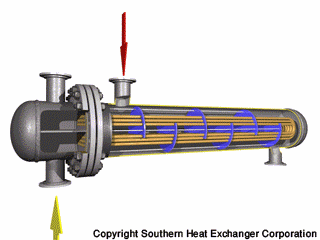

列管式換熱器工作原理圖

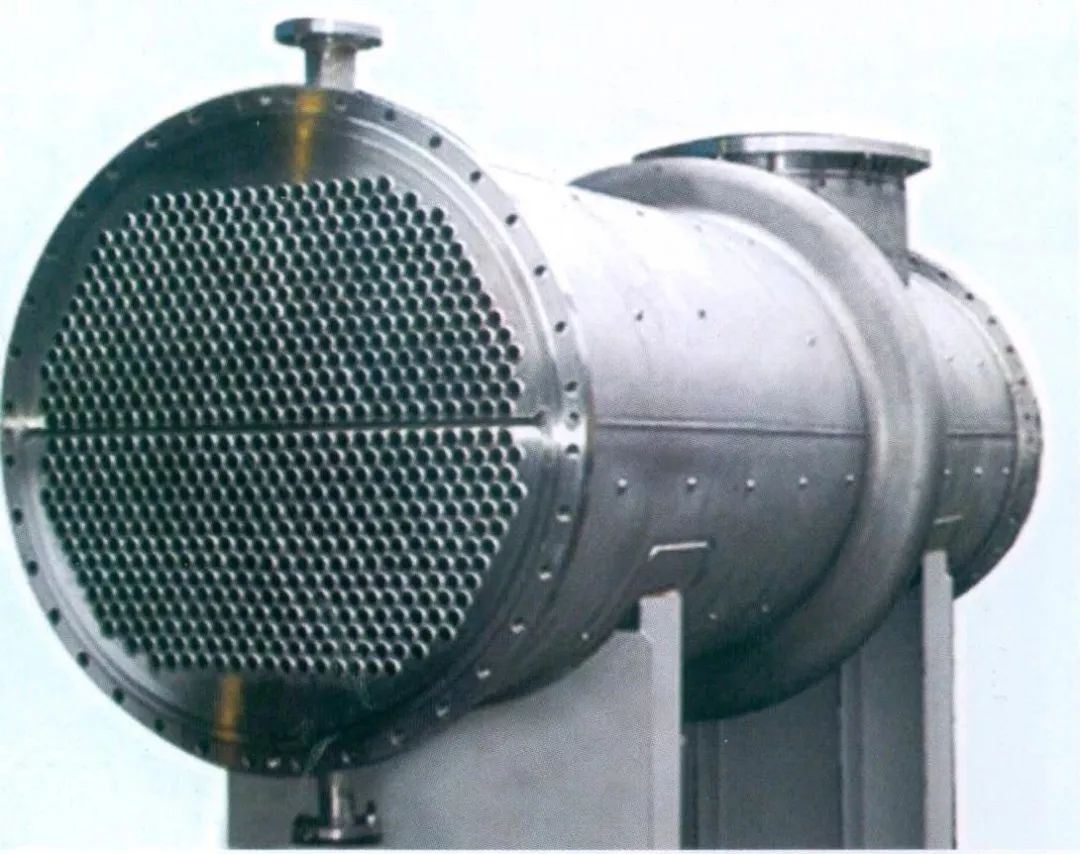

列管式換熱器實物結構

    它主要由殼體、管板、換熱管、封頭、折流板等組成。在鋼制圓筒形外殼中, 沿軸向布置多根小直徑純銅管或鋼管。冷卻水從管內流過, 熱介質從管外流過, 并由折流板導向, 曲折流動。對于冷卻對象為油的, 列管應選用鋼管而不能選用純銅管, 因銅會加速礦物油的氧化和聚合反應速度。表9-9 為列管式換熱器特性參數, 表2 為其型號和油流量。

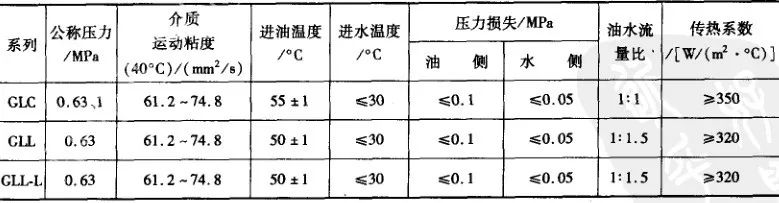

表 列管式換熱器特性參數

表 列管式換熱器型號和油流量
