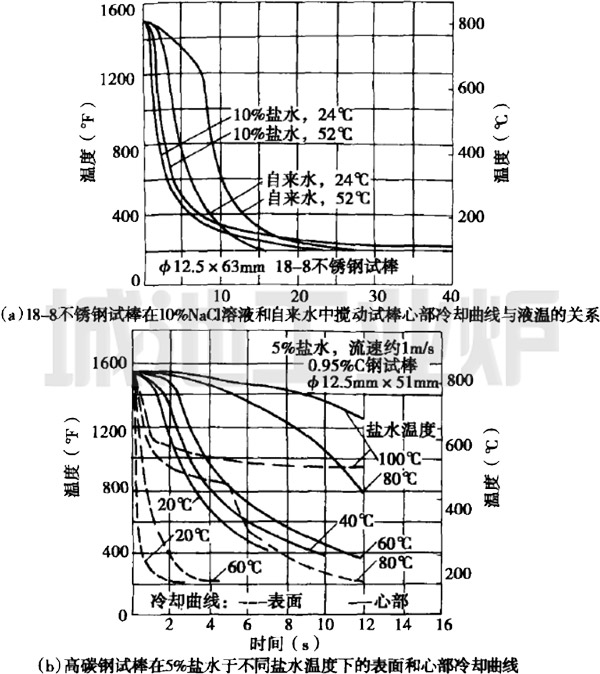

圖  氯化鈉水和自來(lái)水冷卻曲線

   NaCl水溶液的濃度對(duì)冷卻特性有明顯的影響，濃度超過(guò)5%以上時(shí)，濃度增加，冷卻能力增大，超過(guò)17%以后，因溶液黏度增加而使冷卻能力下降，濃度達(dá)到20%時(shí)，冷卻能力明顯下降。所以，常用NaCl水溶液的濃度一般控制在5%?15%(即比重為1.039~1.108g/cm3)。
    NaCl水溶液的冷卻能力隨溫度的升高而降低，但降低的程度低于水，使用溫度應(yīng)控制在不大于60℃為宜。
    為了防止鹽水淬火件的銹蝕，鹽水淬火槽淬火后應(yīng)及時(shí)進(jìn)行清洗。
    NaCl水溶液主要適用于截面尺寸較大、硬度要求較高的碳素結(jié)構(gòu)鋼和碳素工具鋼工件的淬火。
