氯化鈣水溶液的冷卻曲線、不同含量氯化鈣水溶液的冷卻能力、幾種鋼在氯化鈣水溶液中粹火的淬透性曲線，見圖�？梢钥闯�，10%CaCl2水溶液最大冷速約為1900℃/s,對應(yīng)的溫度約為600℃，特性溫度約為750℃。隨著濃度的提高，冷卻能力下降，但冷速 峰值向高溫移動。飽和的氯 化鈣水溶液最大冷速約 1300℃/s,對應(yīng)的溫度600℃左右，300℃以下的冷速明顯 降低，顯然冷卻性能優(yōu)良，是較為理想的淬火介質(zhì)。

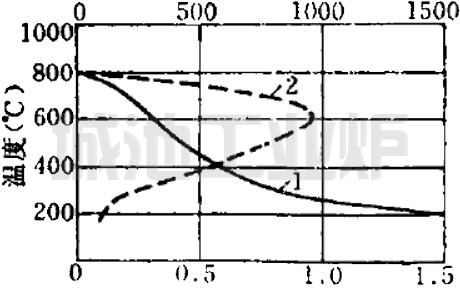

圖  密度為 1400kg/m3CaCl2 水溶液在23℃時的冷卻曲線
1.溶液冷卻曲線  2.瞬間區(qū)間冷卻速度

    氯化鈣水溶液的使用溫圖度一般控制在20~70℃之間，密度控制在1.05~1.46g/cm3之間。
