氯化鈣水溶液淬火介質(zhì)應(yīng)用實例

氯化鈣飽和溶液淬火技術(shù)，已成功地應(yīng)用于多種材料和不同類型的產(chǎn)品零件上，有成熟的工藝資料。目前主要應(yīng)用于小、薄零件，即使形狀復(fù)雜的零件，在防畸變、開裂方面均有較明顯的工藝效果。應(yīng)用于大型零件，尚待研究試驗。

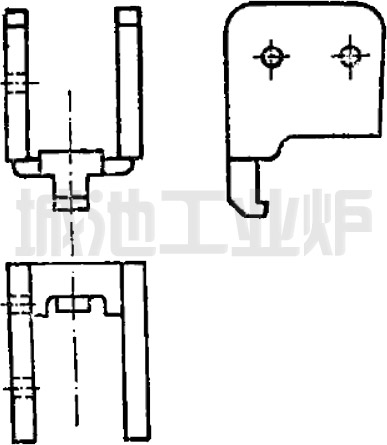

U形件，材料為45鋼，形狀見圖。

該零件形狀復(fù)雜，要求淬火硬度為HRC40-45,畸變量不允許超差。原工藝用840℃加熱，保溫1.4h，水淬，均不能滿足技術(shù)要求。改用密度為1.46g/cm3的氯化鈣水溶液淬火，結(jié)果未發(fā)現(xiàn)淬裂現(xiàn)象，畸變量也比較小，硬度也達到設(shè)計要求。
