流態粒子爐的基本類型

   　 根據向流態床物入熱能的方式，可將流態床分為直接電阻加熱式流態粒子爐、外部電阻元件加熱式流態粒子爐、內部電阻元件加熱式流態粒子爐、外部燃燒加熱式流態粒子爐和內部燃燒加熱式流態粒子爐等幾種類型。

  　  直接電阻加熱式流態粒子爐

　　這類爐子是通過設里在爐膛側壁上的電極及爐膛內的碳粒子導電加熱。碳粒既是加熱介質，又是導電體和發熱體。圖1和圖2分別為直接電阻加熱流態粒子爐結構示衰圖和裝置系統圖。

 圖1  RL系列流態拉子爐結構示意圖

1—進氣管 2一下氣室 3一上氣室 4一布風板  5—耐熱砂 6一石晶粒子床  7一電極板
8一排煙口 9一輕質保溫磚 10一爐膛 11一輔助進氣管 12—預布風板

   　 工作時，壓縮空氣經干燥后進人風室，再經布風板進人爐膛，使碳粒子流態化。爐膛四角有時裝有輔助進氣管。起輔肋流化作用。

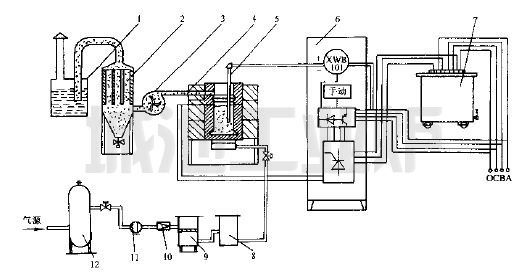

                圖2  RL系列流態粒子爐裝置系統示意圖

1一過濾器 2一布袋式除塵器 3一吸風機 4-爐體 5一熱電偶 6一控制器 7一變壓器
8一干燥器 9一濾油筒 10一調壓閥 11一分水濾氣器 12一儲氣罐



    　上下氣室和預布風板的作用是對流態化氣體在進入布風板之前起緩沖和均壓作用。一般風室內的壓力為5～7kPa,流速在10m/s以下。預布風板應有均勻的透氣性，耐熱、耐磨、不易變形，并要防止碳粒落入風室。布風板可用高鋁透氣磚或金屬板打孔制做。耐熱砂使氣體均壓并保護布風板，可使用4o～60目剛玉砂，厚度50～70mm，碳粒子粒度40～60目或60～80目。電源經降壓整流為150V直流電源，通過電極傳遞到碳粒導電加熱。除塵裝置可以防止環境污染。
